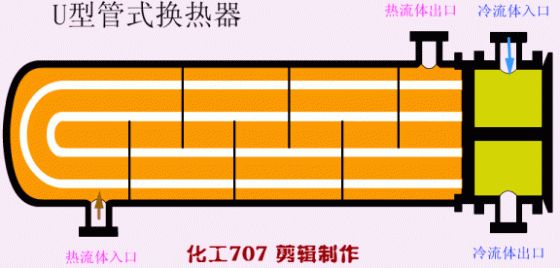

  每根管子都弯成U形，固定在同一侧管板上，每根管可以自由伸缩，也还是为了消除热应力。

  ◆ 此类换热器的特点是管束可以自由伸缩，不会因管壳之间的温差而产生热应力，热补偿性能好；管程为双管程，流程较长，流速较高，传热性能较好；承压能力强；管束可从壳体内抽出，便于检修和清洗，且结构相对比较简单，造价便宜。

  ◆ 其缺点是管内清洗不便，管束中间部分的管子难以更换，又因最内层管子弯曲半径不能太小，在管板中心部分布管不紧凑， 所以管子数不能太多，且管束中心部分存在间隙，使壳程流体易于短路而影响壳程换热。

  ◆ 此外，为了弥补弯管后管壁 的减薄，直管部分需用壁较厚的管子。这就影响了它的使用场合，仅宜用于管壳壁温相差较大，或壳程介质易结垢而管程介质清洁及不易结垢，高温、高压、腐蚀性强的情形。

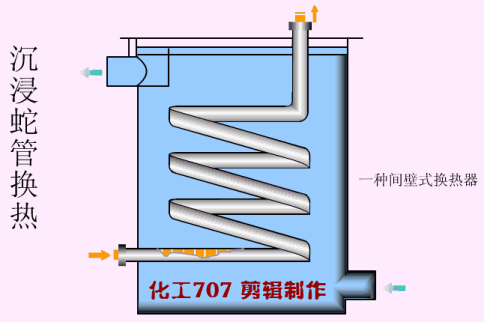

  沉浸式蛇管换热器以蛇形管作为传热元件的换热器，是间壁式换热器种类之一。根据管外流体冷却方式的不同，蛇管式换热器又分为沉浸式和喷淋式。

  这是一种古老的换热设备。它结构相对比较简单，制造、安装、清洗和维修方便，便于防腐，能承受高压，价格低，又非常适合于高压流体的冷却、冷凝，所以现代仍得到普遍应用。

  由于容器体积比管子的体积大得多、笨重、单位传热面积金属耗量多，因此管外流体的表面传热系数较小。为提高传热系数，容器内可安装搅拌器。

  列管式换热器的结构最简单、紧凑、造价便宜，但管外不能机械清洗。此种换热器管束连接在管板上，管板分别焊在外壳两端，并在其上连接有顶盖，顶盖和壳体装有流体进出口接管。通常在管外装置一系列垂直于管束的挡板。同时管子和管板与外壳的连接都是刚性的，而管内管外是2种不一样的温度的流体。因此，当管壁与壳壁温差较大时，由于两者的热膨胀不同，产生了很大的温差应力，以至管子扭弯或使管子从管板上松脱，甚至毁坏换热器。

  为了克服温差应力必须有温差补偿装置，一般在管壁与壳壁温度相差50℃以上时，为安全起见，换热器应有温差补偿装置。但补偿装置（膨胀节）只能用在壳壁与管壁温差低于60～70℃和壳程流体压强不高的情况。一般壳程压强超过0.6MPa时由于补偿圈过厚，难以伸缩，失去温差补偿的作用，就应考虑别的结构。

  由两块相互平行的钢板，卷制成相互隔开的螺旋形流道。螺旋板的两端焊有盖板。冷热流体分别在两流道内流动。

  一般认为螺旋板式换热器的传热效率为列管式换热器的1~3倍。等截面单通道不存在流动死区，定距柱及螺旋通道对流 动的扰动降低了流体的临界雷诺数，水水换热时螺旋板式换热器的传热系数最大可达3000W/（㎡·K）。

  不可拆式螺旋板式换热器螺旋通道的端面采用焊接密封，因而具有较高的密封性，保证2种工作介质不混合。

  在壳体上的接管采用切向结构。比较低的压力损失，处理大容量蒸汽或气体；有自清刷能力，因其介质呈螺旋型流动 ，污垢不易沉积；清洗容易，可用蒸汽或碱液冲洗，简单易行，适合安装清洗装置；介质走单通道，允许流速比其他换热器高。

  单台设备不能够满足使用上的要求时，可以多台组合使用，但组合时一定要符合以下规定：并联组合、串联组合、设备和通道 间距相同。混合组合：一个通道并联，一个通道串联。

  这种换热器是将换热管成排地固定在钢架上，热流体在管内流动，冷却水从上方喷淋装置均匀淋下，故也称喷淋式冷却器。喷淋式换热器的管外是一层湍动程度较高的液膜，管外给热系数较沉浸式增大很多。另外，这种换热器大多放置在空气流通之处，冷却水的蒸发亦带走一部分热量，可起到降低冷却水温度，增大传热推动力的作用。因此，和沉浸式相比，喷淋式换热器的传热效果大有改善。

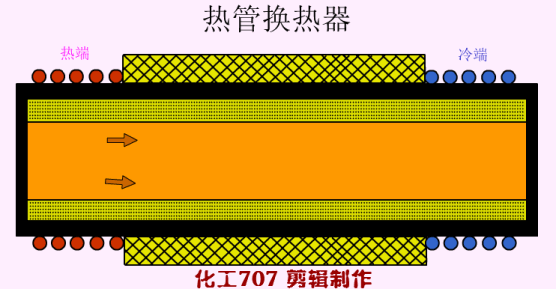

  一根密封的金属管子，管内壁覆盖一层有毛细结构材料作成的芯网，其中间是空的。管内装有一定量的热载体（如液氨、氟利昂等），被气化，流向冷端，蒸汽在冷端被冷凝，放出汽化潜热，而加热了冷流体。冷凝液又流回热端，如此反复。

  1、热管换热器能够最终靠换热器的中隔板使冷热流体完全分开，在运行过程中单根热管因为磨损、腐蚀、超温等原因发生破坏时基本不影响换热器运行。热管换热器用于易然、易爆、腐蚀性强的流体换热场合具备极高的可靠性。

  2、热管换热器的冷、热流体完全分开流动，可以非常容易的实现冷、热流体的逆流换热。冷热流体均在管外流动，由于管外流动的换热系数远高于管内流动的换热系数，用于品位较低的热能回收场合非常经济。

  3、对于含尘量较高的流体，热管换热器能够最终靠结构的变化、扩展受热面等形式解决换热器的磨损和堵灰问题。

  4、热管换热器用于带有腐蚀性的烟气余热回收时，能够最终靠调整蒸发段、冷凝段的传热面积来调整热管管壁温度，使热管尽可能避开最大的腐蚀区域。

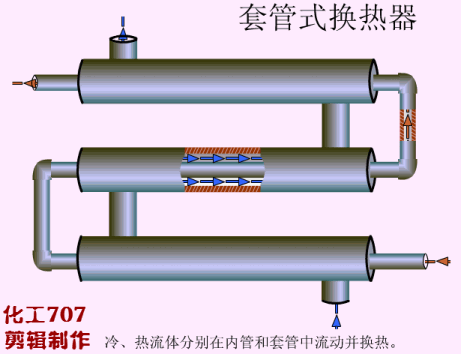

  ①结构简单，传热面积增减自如。因为它由标准构件组合而成，安装时无需另外加工。

  ②传热效能高。它是一种纯逆流型换热器，同时还可以选取合适的截面尺寸，以提高流体速度，增大两侧流体的传热 系数，因此它的传热效果好。液-液换热时，传热系数为 870～1750W/（m2·℃）。这一点特别适合于高压、小流量、 低传热系数流体的换热。套管式换热器的缺点是占地面积大；单位传热面积金属耗量多，约为管壳式换热器的5倍；管 接头多，易泄漏；流阻大。

  ③结构简单，工作适应范围大，传热面积增减方便，两侧流体均可提高流速，使传热面的两侧都可以有较高的传热系数，是单位传热面的金属消耗量大，为增大传热面积、提高传热效果，可在内管外壁加设各种各样的形式的翅片，并在内管中加设刮膜扰动装置，以适应高粘度流体的换热。

  ②生产中，有较多材料选择受限，由于套管式换热器大多是内管中不允许有焊接，因为焊接会造成受热膨胀开裂，而 套管式换热器大多数为了节约空间选择，弯制，盘制成蛇管形态，故有较多特殊的耐腐蚀材料无法正常生产。

  ③套管换热器国内还没形成统一的焊接标准，各个企业都是根据其他换热产品经验选择焊接方式，所以，套管式换热器的焊接处，出现各类问题司空见惯，需要常常注意检查，保养。

  当流体为高温换热时，由于壳体与管束因温度相差太大，引起不同的热膨胀率，补偿圈就为了消除这种热应力。

  两端的管板，有一段不与壳体相连，可以在管长方向自由浮动，当壳体与管束因温度不同而引起不同的热膨胀时，可 以消除热应力。

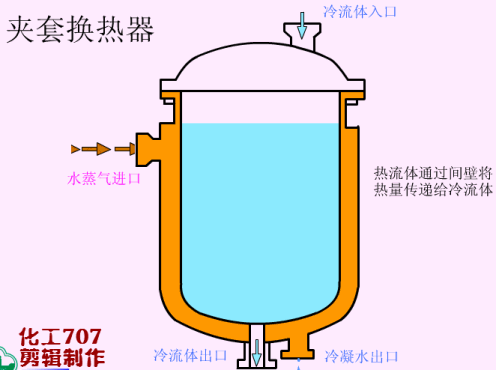

  结构简单，但其加热面受容器壁面限制，传热系数也不高。为提高传热系数且使釜内液体受热均匀，可在釜内安装搅 拌器.当夹套中通入冷却水或无相变的加热剂时，亦可在夹套中设置螺旋隔板或其他增加湍动的措施，以提高夹套一侧 的给热系数。为补充传热面的不足，也可在釜内部安装蛇管。夹套式换热器大范围的使用在反应过程的加热和冷却。

  由隔板、肋片和侧条组成单元体，多个单元体经逆流或错流组装为组装件，再将带有集流出口的集流箱焊接到组装件上。由于材料轻薄，换热面积与换热器体积之比可达4000㎡/m³。

  1）传热效率高，由于肋片对流体的扰动使边界层不断破裂，因而具有较大的换热系数；同时由于隔板、肋片很薄，具有高导热性，所以使得板肋式换热器能够达到很高的效率。

  2）紧凑，由于板肋式换热器具有扩展的二次表面，使得它的比表面积可达到1000㎡/m³。

  3）轻巧，原因为紧凑且多为铝合金制造，现在钢制，铜制，复合材料等的也已经批量生产 。

  4）适应能力强，板肋式换热器可适用于：气－气、气－液、液－液、各种流体之间的换热以及发生集态变化的相变换 热。通过流道的布置和组合能适应：逆流、错流、多股流、多程流等不同的换热工况。通过单元间串联、并联、串并联的组合能够完全满足大型设备的换热需要。工业上可以定型、批量生产以减少相关成本，通过积木式组合扩大互换性。

  6）容易堵塞，不耐腐蚀，清洗检修很困难，故只能用于换热介质干净、无腐蚀、不易结垢、不易沉积、不易堵塞的 场合。

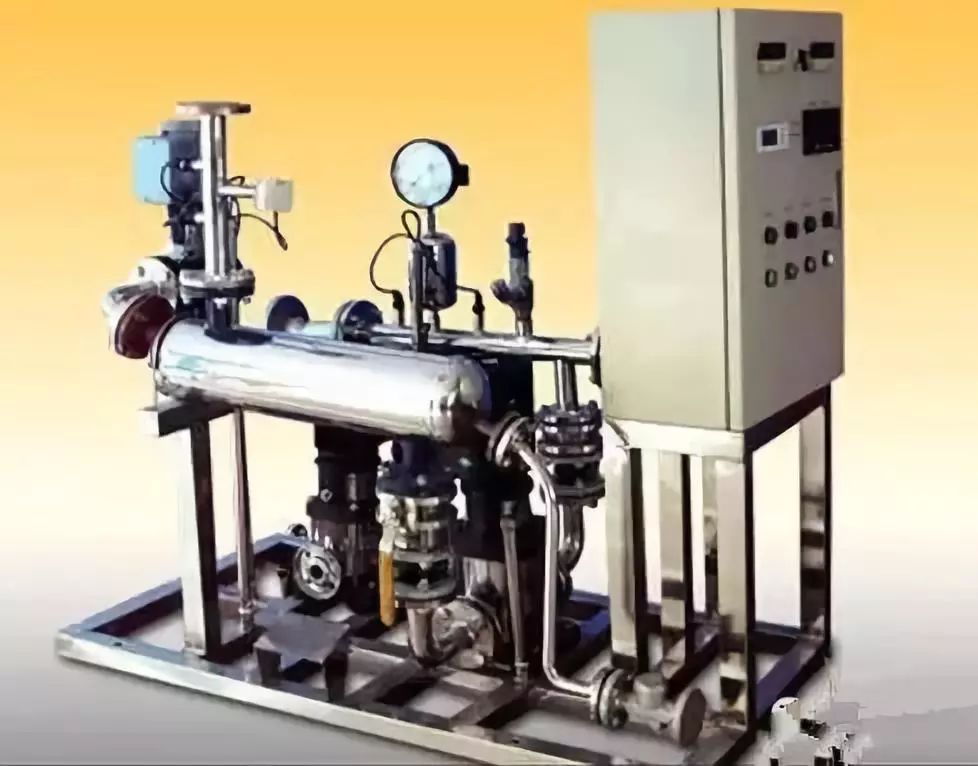

  流热膜换热器体积只有传统管壳式换热器的1/5，采用全不锈钢焊接结构。既具有钎焊板式换热器体积小、耐高温的优 势，又克服了框架板式换热器胶条老化、维护费用高的缺陷，它采用经纳米技术处理的不锈钢涡流管作为换热元件， 极大提高了换热器的整体性能。

  2）全不锈钢制作，常规使用的寿命长，可达20a以上,十年内出现换热器质量上的问题免费更换；

  10）应用领域广阔，可大范围的使用在热电、厂矿、石油化学工业、城市集中供热、食品医药、能源电子、机械轻工等领域。
